あらゆるフィルムの
製作から
ニーズに
合わせた二次加工まで
可能な設備と技術を
備えております。

もっと品質よく
試作品の品質検証により、
安定した高品質製品を
ご提供いたします。
もっと効率良く
最適なコスト計算から
量産体制を確立し、
大量生産を可能にします。
もっと
快適(安全)に
確実に機密を保持し、これまでの
経験から最適なモノづくりを
ご提供いたします。

プラスチックのスペシャリスト。
広化東海プラスチックの
加工技術

高周波ウェルダー

特にその中でも高周波ウェルダーを用いた溶着加工を得意としており、自社保有設備及び外注先設備を駆使し、医療・介護関係、レジャー関係、産業資材関係、自動車産業関係、分野問わず加工受託しております。

高周波ウェルダー

その他の加工も可能

お客様のご要望にお応えし、縫製、超音波加工、熱転写などあらゆる加工に対応しております。お気軽にご相談ください。

その他の加工も可能

提案、試作、
立体物まで

図面やイラストを基にした仕様確認から製品に適した材料の提案、試作品対応まで、平物だけでなく、立体物の生産も可能です。

試作品

イメージを形にする

試作品製作においてご提供いただく簡単なイラストから製図化し、イメージ通りになるようお互いの認識を一致したうえでスピーディーに取り進めることができます。

                           試作品製図化

自社設備で量産可能

自社保有の様々な設備で専用の加工ラインを構築することができます。金型から量産体制の確保も問題なくできます。

金型

試作も依頼可能

広化東海プラスチックでは
加工品質をご確認いただくために
高周波ウェルダー等の
各種加工に関する試作のご依頼
を承っております。
さまざまな製品にご活用いただけるよう
柔軟にご対応いたします。

広化東海プラスチックでは
加工品質をご確認いただくために
高周波ウェルダー等の
各種加工に関する試作のご依頼
を承っております。
さまざまな製品にご活用いただけるよう
柔軟にご対応いたします。

高周波
ウェルダーとは

溶着したい素材に高周波を与え、素材自体の分子を振動し溶かし張り合わせる高度な熱処理加工技術です。
仕上がりの美しさ、強度が高く、熱処理加工において非常に効率が良く生産性が高い加工方法です。

高周波ウェルダーの
原理

                               高周波ウェルダーの原理
  • 塩化ビニールやナイロンなどシート状の熱可塑性樹脂を金型で押さえ、2枚のシートの溶接部に一定の圧力をかけながら高周波電磁界を加えます。
  • 数秒間で120℃~130℃にも達する温度は、樹脂の溶接部を半液相状態まで溶かして繋ぎ、高周波電磁界を断って溶接層が冷却する事で
    固定します。

内部発熱による品質

高周波ウェルダー加工では、素材自体が熱源となり溶けます。外部の熱源を利用しないため、外観上の変化はなく美しく仕上がります。高周波による素材自体の分子を短い時間の間だけ激しく振動させ、その分子運動による発熱を利用するので溶着したい素材その物が熱源となり、短時間に安定した品質の溶着加工を施す事が可能となります。火力を使用しない為、環境面や安全面でも優れています。

安定した品質

加工可能な材料

塩化ビニール

  • 透明性に優れる
    着色性にも優れる
  • コストパフォーマンス
    に優れる
  • 水や空気を通しにくい
  • 難燃性に優れる
    (難燃グレード)
  • 耐候性に優れる
    (耐候グレード)

塩化ビニールはその性質と加工性の良さ、また種類の豊富さなどから、身の回りの日用品に限らず、工業・建築・機械などの産業用途まで幅広く使われています。元来、この塩化ビニールを加工する為の機械である高周波ウェルダー機との相性は、他の材質のシートと比較しても、当然ながらその加工適性の高さは抜群です。
”加工し易い”という事は、早い・安い・(品質が)良い、という事であり、製品を作る上では非常に重要です。また新たな製品を生み出す時には、作り手の発想や工夫といった色々な思惑を反映し易い、優れた材料であると言えます。

ポリウレタン

  • 低温環境に強い
  • 優れた耐久性
  • 弾力性がある
  • 耐摩耗性に優れる
  • 空気製品に適している

熱可塑性ポリウレタン(熱かそせいポリウレタン、TPU)は、機械的強度、ゴム弾性、耐摩耗性、耐屈曲性、耐油性などに優れ、熱可塑性を持つポリウレタン系樹脂の一種類です。
TPUは様々な物性や付加機能を実現できるため、自動車部品や工業部品をはじめ、靴底部材、キャスターホイール、ホース・チューブ、搬送ベルト、様々な商品のグリップ部材、機能性フィルム・シート、電線・ケーブル被覆材、パッキン材、医療・衛生用品、スポーツ用品、繊維塗層、ホットメルト用途・接着用途などで広く採用されています。

布×塩化ビニール

  • 塩化ビニール単体に比べて
    寸法安定性が良い
  • 耐候性に優れる
    (耐候グレード)
  • 印刷適正がある
    (インクジェット対応
    グレード)

ターポリンとは布や織物に塩ビシートを貼り合わせたり、挟み込めたり、塩ビ塗料を塗布させたりして加工させた塩化ビニル系多層素材で、ポリエステルやナイロンなどの合成繊維の織物の両面に、布や塩ビシート単体に比べると丈夫で物理的強度も強く、耐久性もあります。 また、屋外使用(テント等)の場合、縫製は計経年により縫製部のほつれなどが発生するため、高周波溶着加工が好ましいとも言えます。

その他の加工素材

マジックテープ

ウエルダー用
縫製用も対応可能

スナップボタン

各種サイズの対応可能

空気栓(バルブ)

各種サイズの対応可能

ファスナー

防水・止水
ファスナーの加工も対応

チューブ

溶着加工可能
ウレタン製も溶着可能

ハトメ

アルミ、ステンレス
対応可能

様々な設備を保有

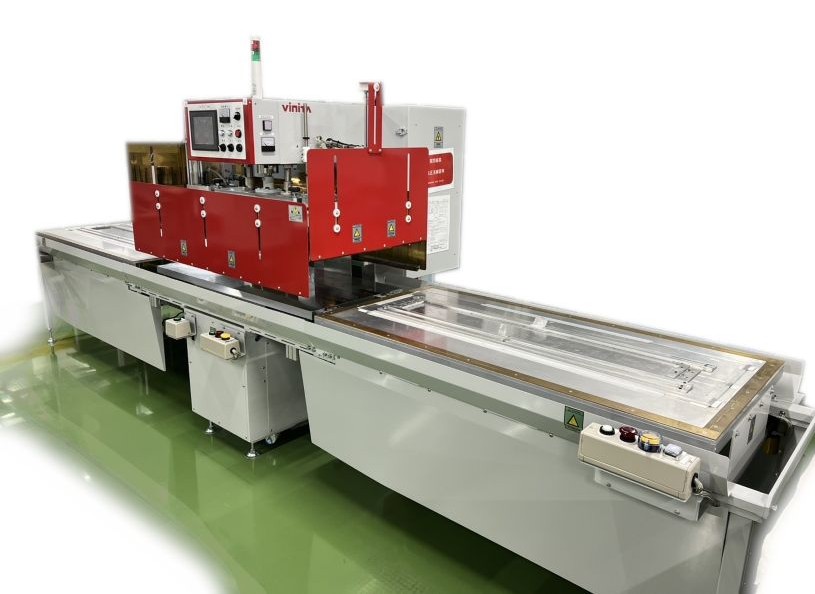

大型機・中型機

連続溶着機

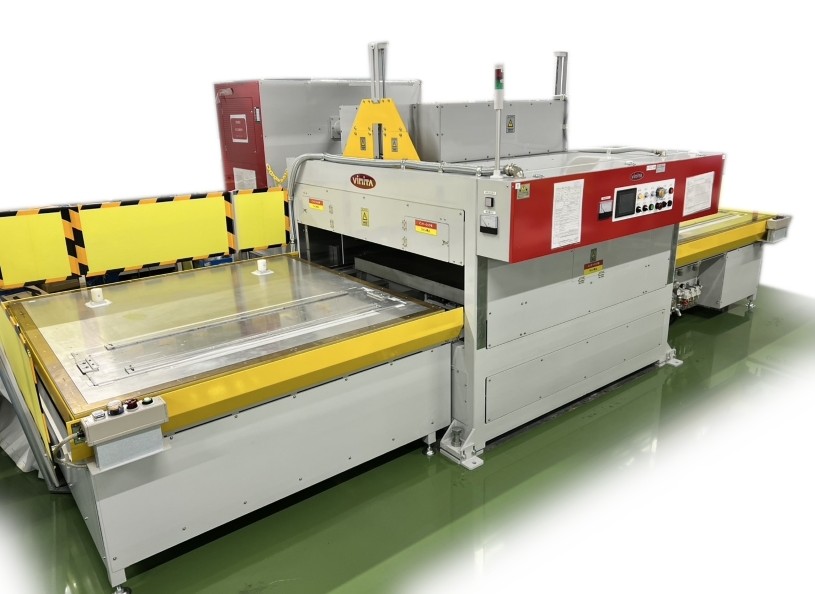

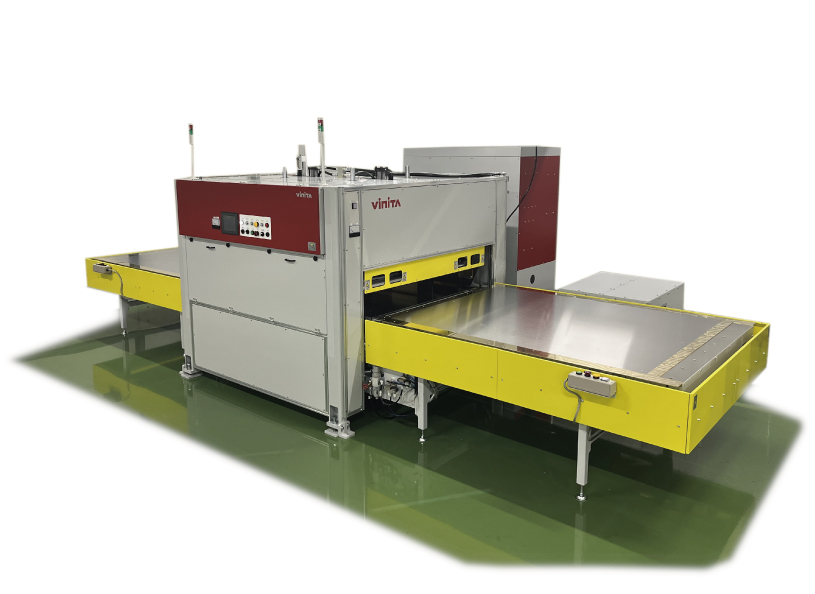

高周波ウェルダー 35kw
(キルト加工用)

所有台数

1

左右スライド式
最大1300×1300mmまで溶着可能

高周波ウェルダー 15kw

所有台数

1

上下スライド式能

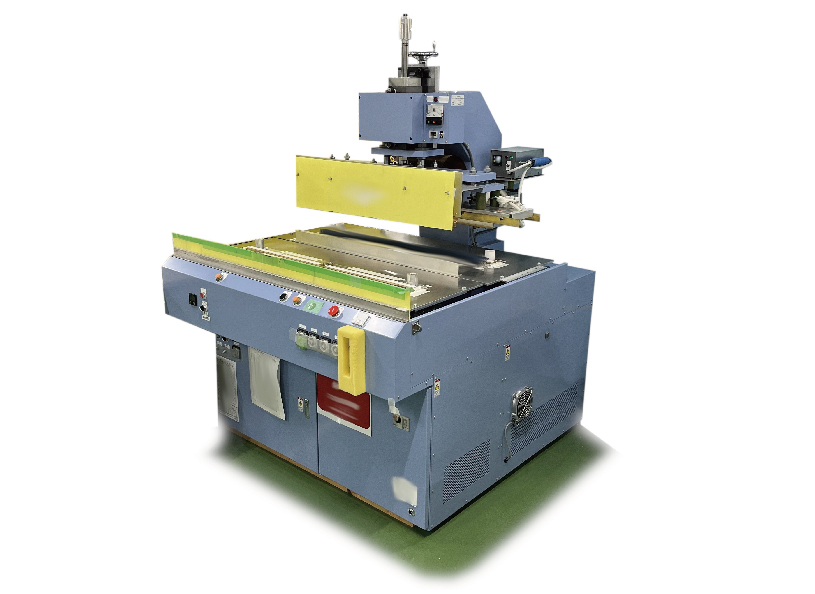

高周波ウェルダー 8kw

所有台数

2

左右スライド式

高周波ウェルダー 7kw

所有台数

2

小型機

半自動機

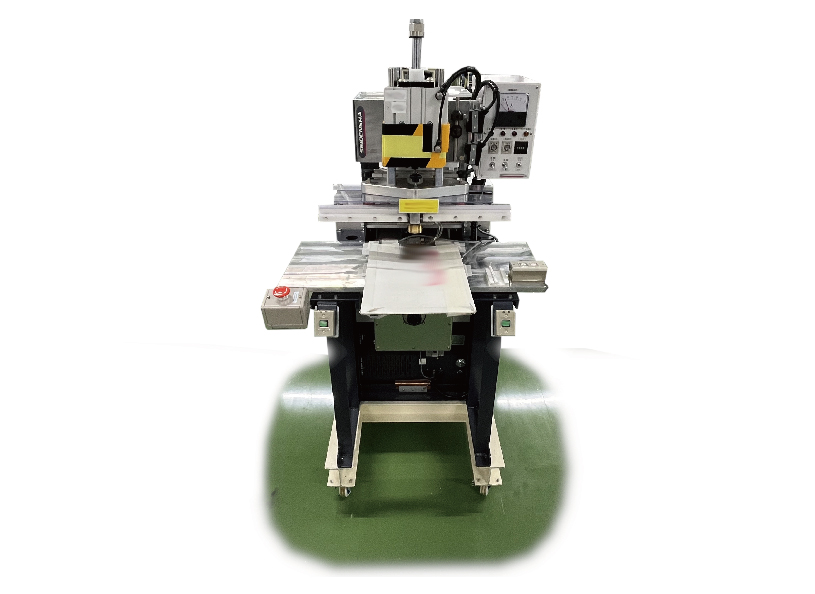

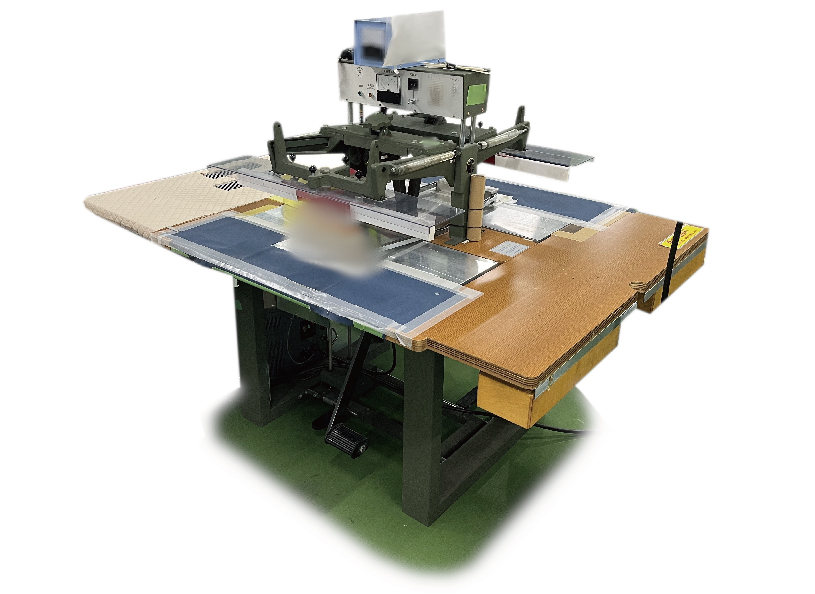

高周波ウェルダー 4kw

所有台数

2

足踏み式・双頭式プレス

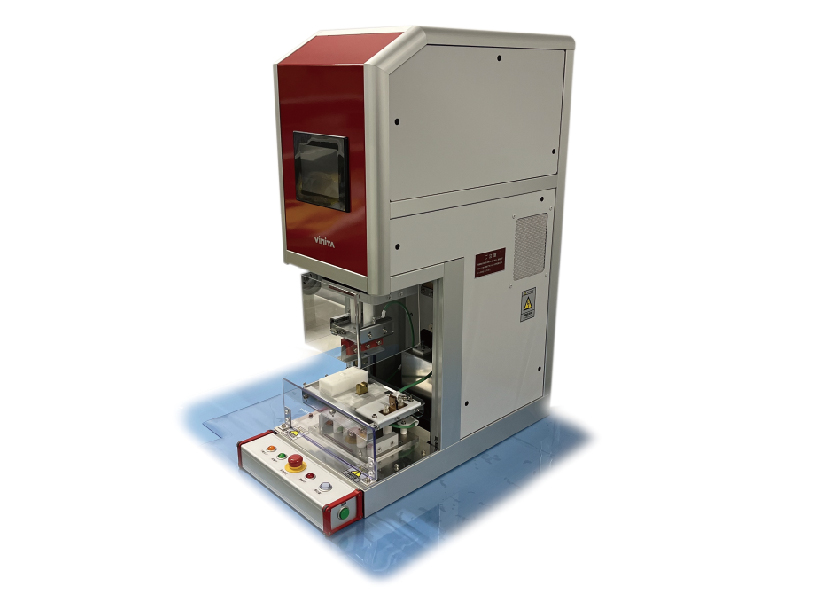

高周波ウェルダー 4kw

所有台数

6

双頭式

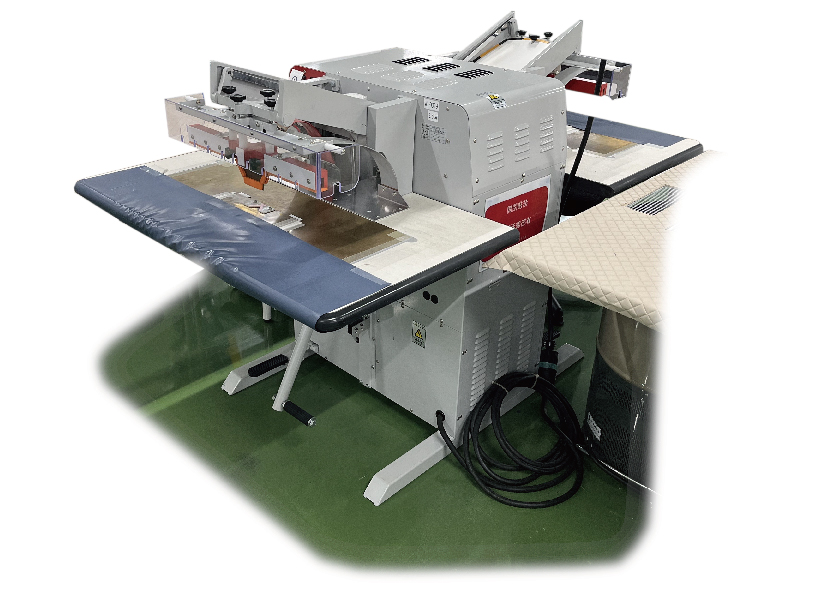

高周波ウェルダー 3.5kw

所有台数

2

足踏み式

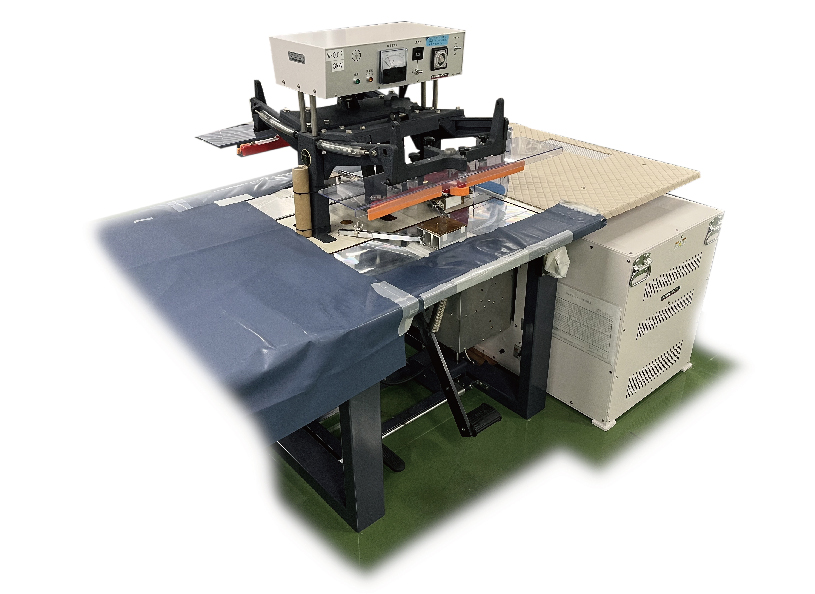

高周波ウェルダー 3kw

所有台数

4

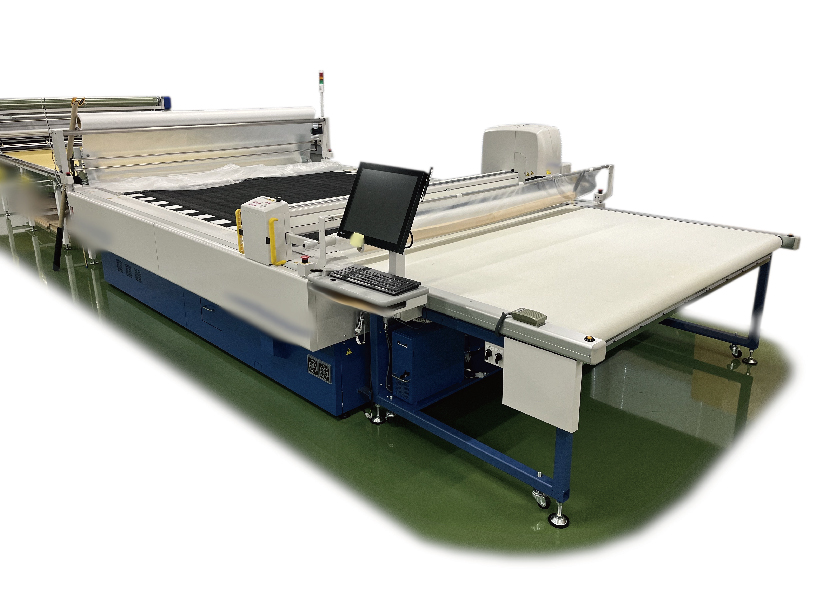

裁断機

175tプレス
底盤面積1800×1200mm

プレス機

所有台数

1

フットスイッチ式

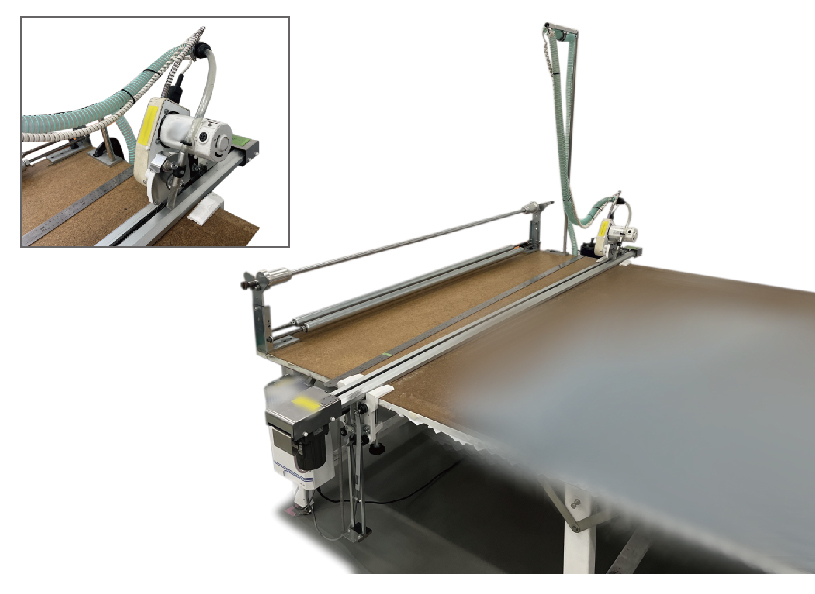

ハンドカッター

所有台数

1

その他

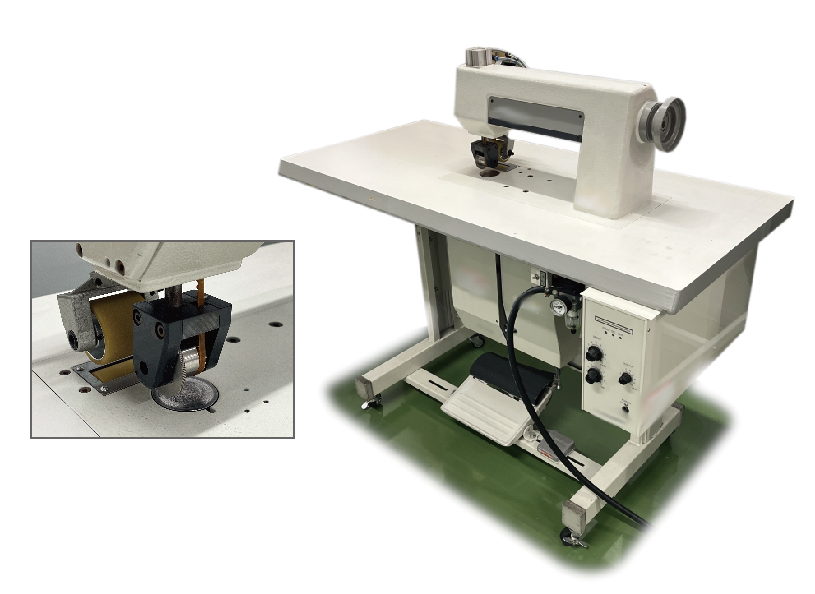

ブラザー

超音波ミシン

所有台数

1

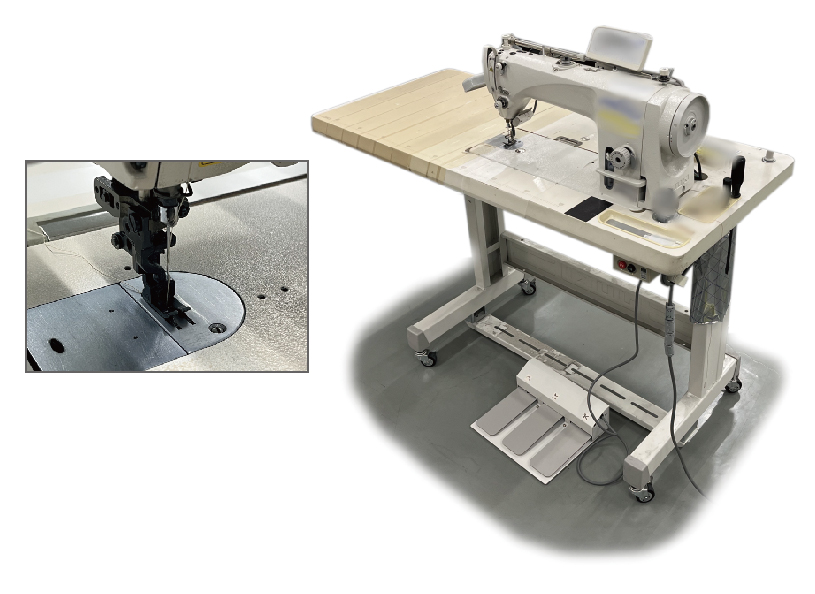

JUKI

本縫いミシン

所有台数

2

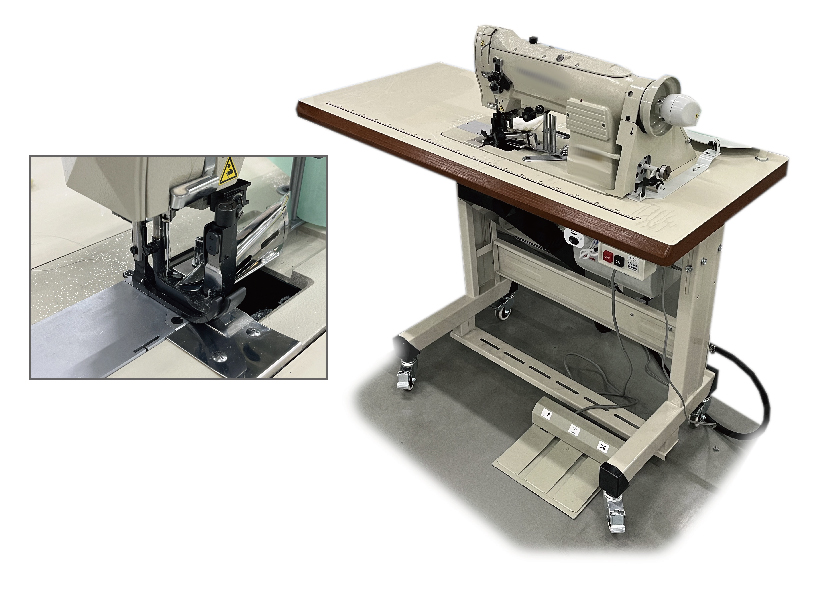

JUKI

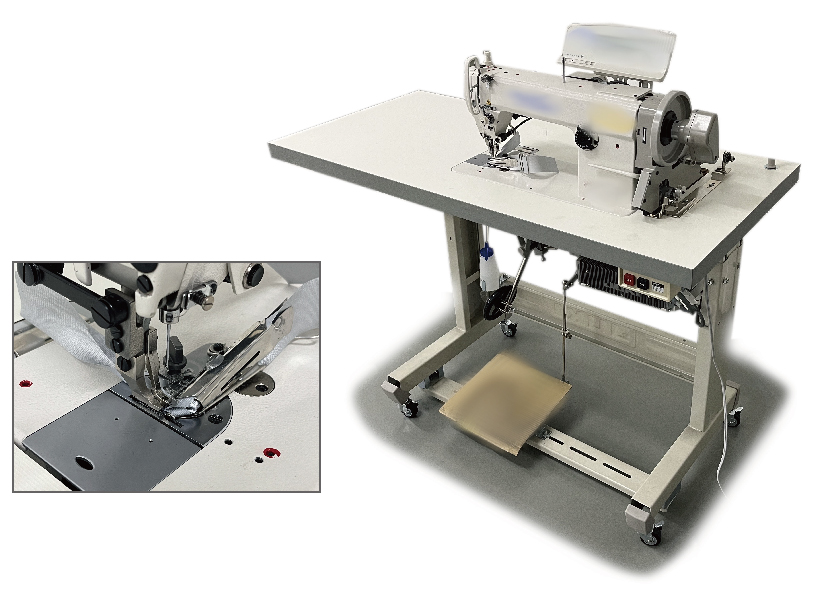

総合送りミシン

所有台数

1

JUKI

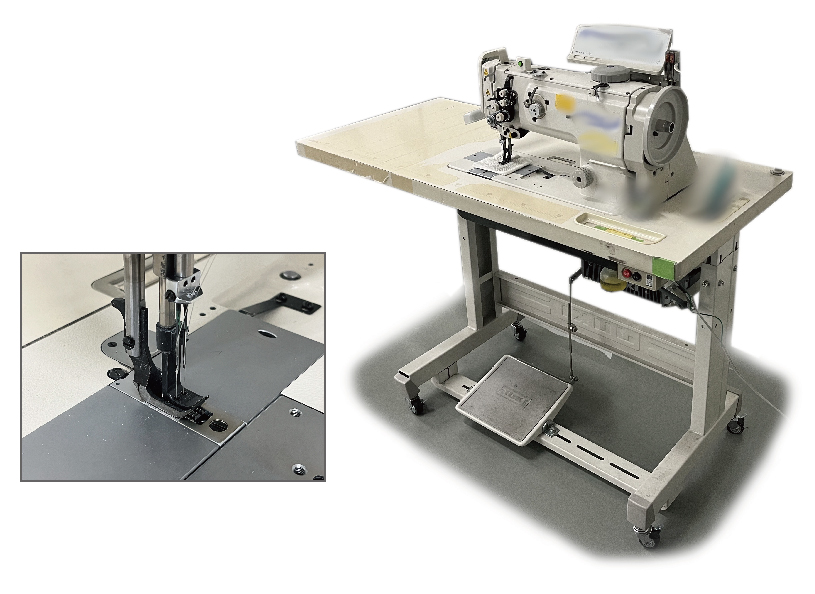

2台針総合送り
ミシン

所有台数

2

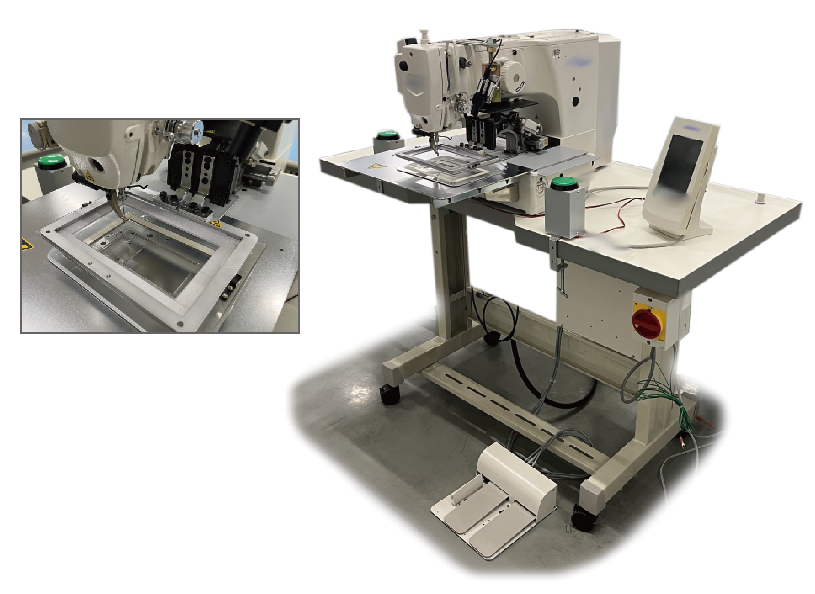

JUKI

コンピューター
ミシン

所有台数

1

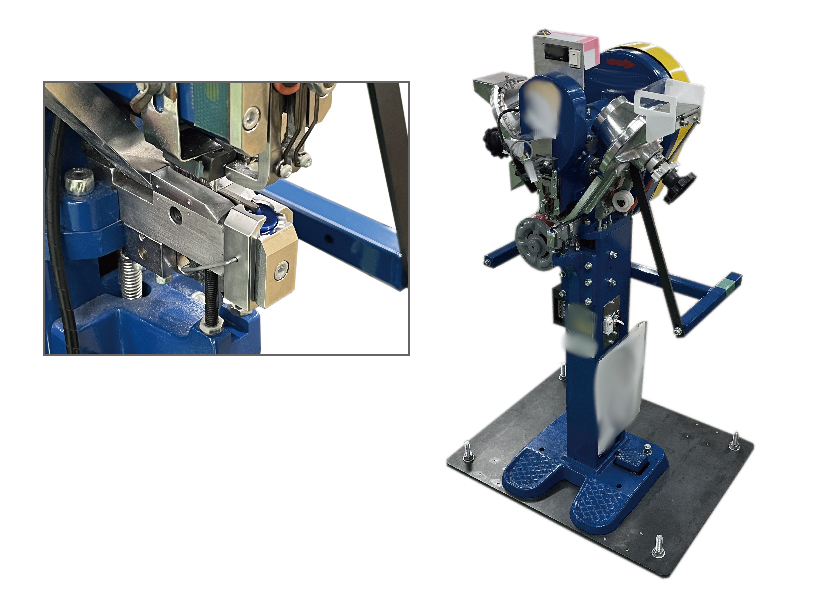

武田精機

全自動
ボタン打ち機

所有台数

7

HASHIMA

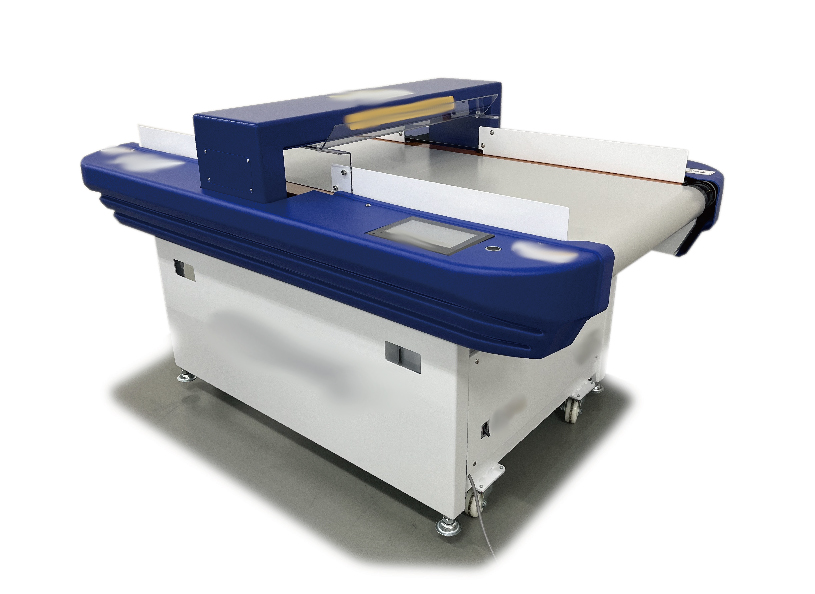

検針機

所有台数

2

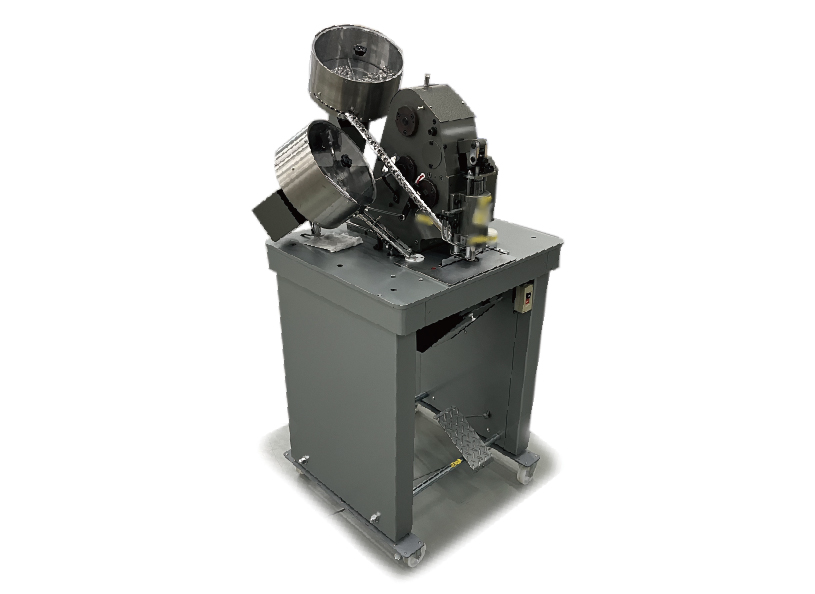

MOTOKI

ハトメ打ち機

所有台数

1

精電舎

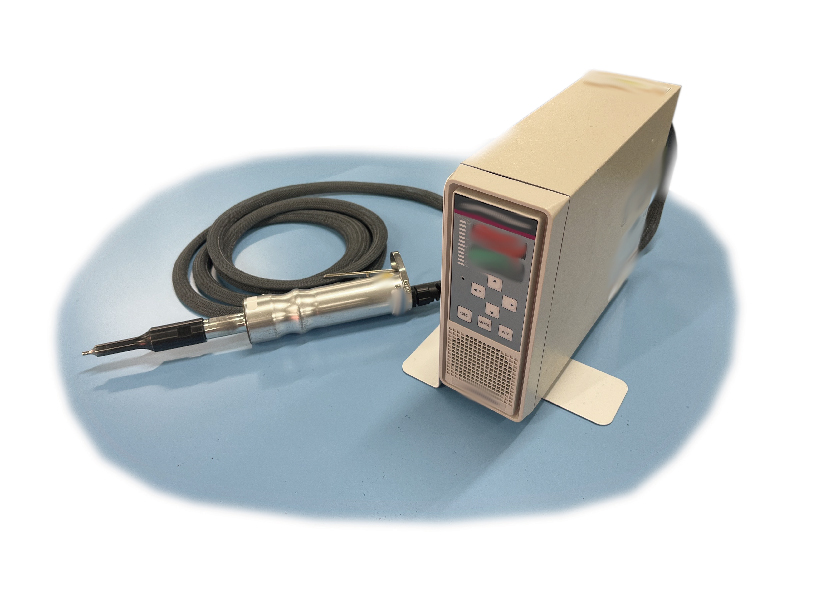

超音波溶着機
(ハンド)

所有台数

2

HASHIMA

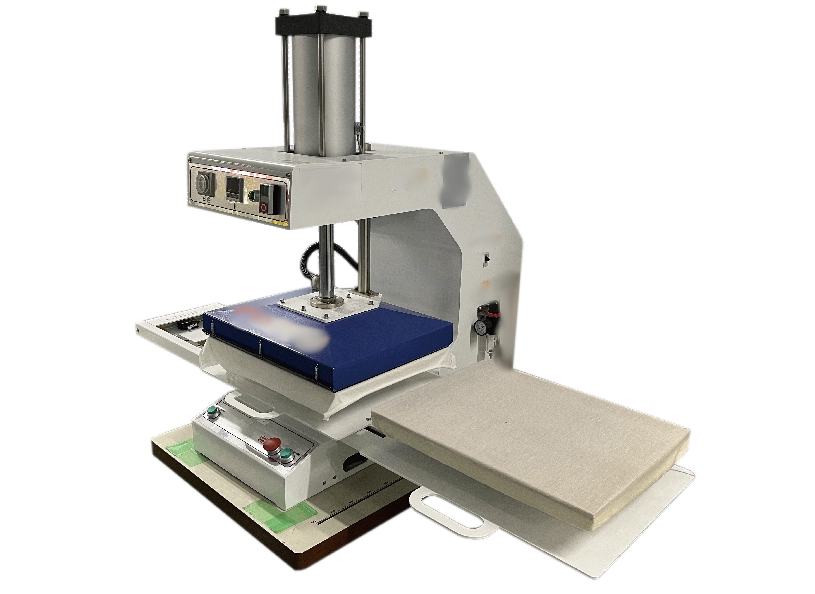

熱転写プレス機

所有台数

1

設備表

大型機

高周波ウェルダー機 35kw

1

中型機

高周波ウェルダー機 15kw

1

中型機

高周波ウェルダー機 12kw

2

中型機

高周波ウェルダー機 7kw

2

中型機

高周波ウェルダー機 8kw

2

小型機

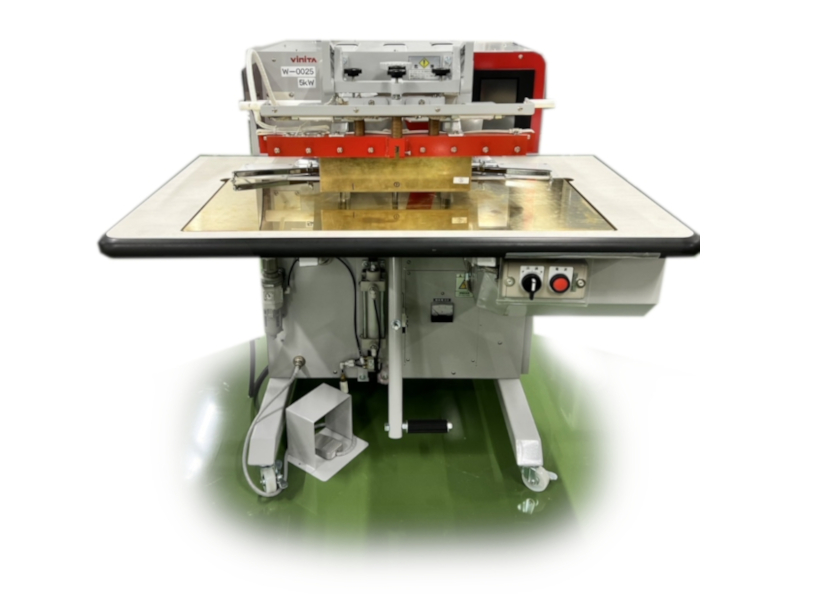

高周波ウェルダー機 5kw

1

小型機

高周波ウェルダー機 4kw

2

小型機

高周波ウェルダー機 4kw

6

小型機

高周波ウェルダー機 3.5kw

2

裁 断

プレス機

1

小型機

高周波ウェルダー機 3kw

4

その他

超音波ミシン

1

裁 断

ハンドカッター

1

その他

総合送りミシン

1

その他

本縫いミシン

3

その他

コンピューターミシン

1

その他

2本針総合送りミシン

2

その他

検針機

1

その他

全自動ボタン打ち機

7

その他

熱転写プレス機

1

その他

全自動ハトメ打ち機

1

その他

超音波溶着機

2

様々な加工に
対応しております

当社外注先にて、高周波溶着以外の加工が可能のため、
企画から納品まで一貫生産体制が実現します。

試作製作から
量産までの流れ

  1. お問合せ

  2. 受託製造品の打ち合わせ
    図面やイラストを基に仕様確認(場合によっては秘密保持契約締結)

  3. 生産数量等、コスト等の確認

  4. 検討結果及び概算見積の提示
    製品単価やイニシャルコスト

  5. 試作品検証
    試作品検証による仕様確定後(量産金型見積)

  6. 正式見積提示

  7. 受託契約締結

  8. 量産用金型製作・量産試作
    量産用金型を使用し、量産機で最終確認

  9. 受託製造開始
